Зарядник На Ку202Н
Схема устройства показана на рис.1. Оно представляет собой традиционный тринисториый регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VD1VD4. Узел управления тринистором выполнен на аналоге однопереходного транзистора VT1,VT2. Время, в течение которого конденсатор С2 заряжается до переключения однопереходного транзистора, можно регулировать переменным резистором R1.

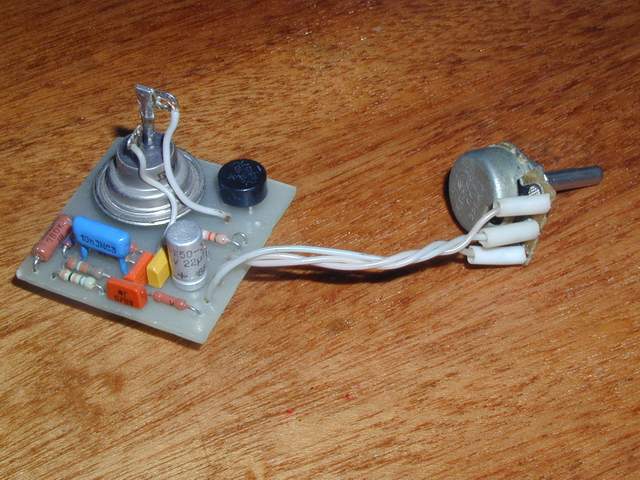

При крайнем правом по схеме положении его движка зарядный ток будет максимальным и наоборот. Диод VD5 защищает управляющую цепь тринистора от обратного напряжения возникающего при включении тринистора VS1. Все детали устройства кроме трансформатора ТІ, диодов VD1—VD4 выпрямителя переменного резистора R1, предохранителя FU1 и тринистора VS1, смонтированы на печатной плате из фолгированного стеклотекстолита толщиной 1 5 мм Чертеж платы представлен на рис. 2 Конденсатор С2—К73-11 емкостью от О,47 до 1 мкФ или К73-16, К73-17, К42У-2, МБГП.
Зарядное устройство для автомобиля. Простая схема зарядного устройства для автомобильного аккумулятора. У меня самоделка на КУ202Н собрана по принципу. Калибровал заводским зарядником. Программа производственного контроля на принципах хассп.
Зарядное На Тиристоре Ку202н
Диоды VD1—VD4 могут быть любыми на прямой ток 10 А и обратное напряжение не менее 50 В (серии Д242 Д243 Д245.КД203, КД2Ю.КД213) Вместо тринистора КУ202В подойдут КУ202Ґ-КУ202Е проверено на практике, что устройство нормально работает и с более мощными тринисторами Т-160 Т-250. Транзистор КТ361А заменим на КТ361В КТ361Е, КТ3107А КТ502В КТ502Г КТ501Ж-КТ50Ж, а КТ315А -на КТ315Б—КТ315Д КТ312Б КТ3102А КТ503В-КТ503Г П307 Вместо КД105Б подойдут диоды КД105В КД105Г или Д226 С любым буквенным индексом. Переменный резистор R1 - СГМ, СПЗ-30а или СПО-1.
Зарядное На Ку202н
Амперметр PA1 любой постоянного тока со шкалой на 10 А Его можно изготовить самостоятельно из любого миллиамперметра подобрав шунт по образцовому амперметру Предохранитель FU1 — плавкий но удобно использовать и сетевой автомат на 10 А или автомобильный биметаллический на такой же ток.
Зарядное Устройство На Ку202н
Ку 202 н конечно же подоидет, этот тиристор на 10 ампер.
